- 전극공정
-
전극 공정은 양극재와 음극재의 활물질을 각 전극의 집전판인 알루미늄과 동박에 도포하고
규격에 맞게 절단하는 공정입니다.
- Coating SYSTEM
- Pressing SYSTEM
- Slitting SYSTEM
- 전극자동공급SYSTEM

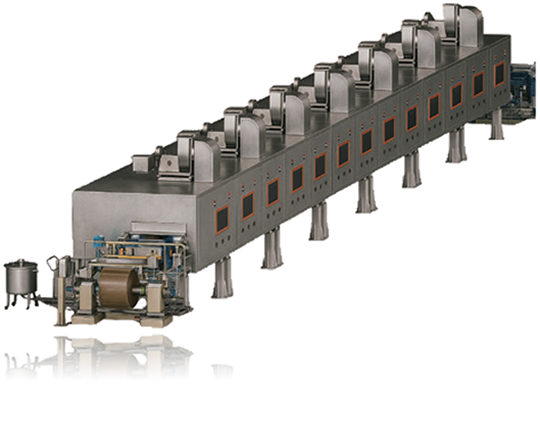

- 전극 코팅 장비
- 알루미늄박 및 동박 Reel에 슬러리를 도포하여 건조 공정을 수행하는 장비 입니다.
- COATING SYSTEM
- 코팅 시스템
특징 및 장점
건조 품질 NO.1
당사 전극 코팅 장비는 정밀 코팅 및 건조를 통한
최고의 품질을 약속합니다.
건조 길이 최소화
NIR 건조 방식을 적용하여 DRY ZONE 길이를 축소하고
효율을 극대화 실현을 자랑 합니다.
- 01설비 사양
-
Machine size : 30m(L) x 3.8m(W) x 7m(H)
Web diameter : Max. 800mm (Space. ø900)
Web width : Max. 1400mm
- 02주요기능
-
Turret winder & Auto splicing에 의한 연속 생산
정밀 Slot die를 이용한 Coating 기능 구현
다이아프램 or 모노 펌프를 이용한 슬러리 정량 토출
NIR Lamp 를 이용한 건조 효율 극대화
Dry zone 길이 최소화
밀도 측정기를 통한 실시간 측정 및 데이터 자동 저장 기능

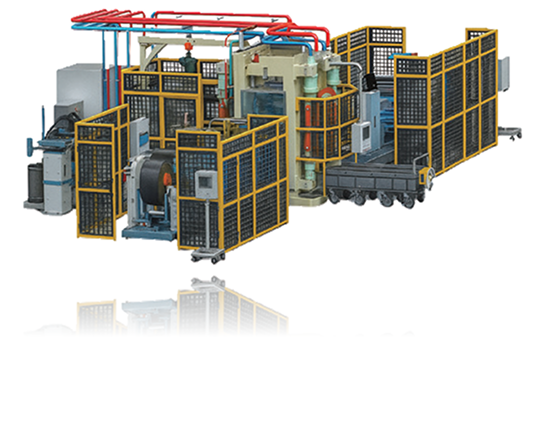

- 프레싱 장비
- 코팅 설비에서 코팅된 전극 Reel을 일정한 두께로 압연하는 장비입니다.
- PRESSING SYSTEM
- 프레싱 시스템
특징 및 장점
세계 최고의 품질
당사 프레싱 장비는 정밀 두께 제어를 통한
최고의 품질을 약속합니다.
구조 해석에 따른 최적화 설계
Press roll & Main frame 구조 해석을 기반으로
최적, 최고의 설계를 자랑합니다.
- 01설비 사양
-
Machine size : 17m(L) x 8m(W) x 4m(H)
Web diameter : Max. 800mm (Space. ø900)
Web width : Max. 700mm
- 02주요기능
-
Turret winder & Auto splicing에 의한 연속 생산
고주파 유도 가열 장치에 의한 무지부 주름 완화
Hydraulic servo system 에 의한 Press roll 정밀 위치 제어
열간(Cathode) / 냉간(Anode) 압연 방식
Pressing roll cleaning unit (Blade type scraper & oil auto spray & non-woven fabric winder)
두께 측정기를 통한 실시간 두께 측정 및 데이터 자동 저장 기능

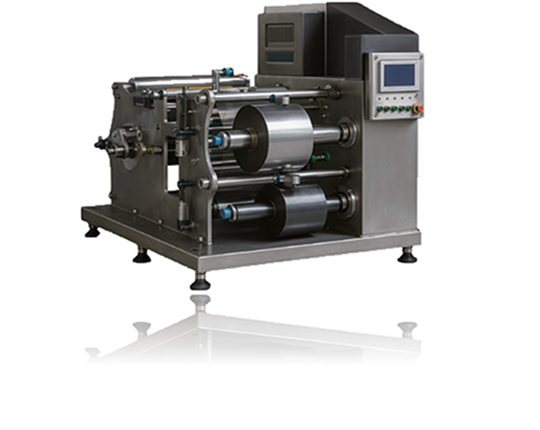

- 슬리팅 장비
- 프레싱 설비에서 공급된 전극 Reel을 원하는 폭으로 절단 및 Winding 공정을 수행하는 장비 입니다.
- SLITTING SYSTEM
- 슬리팅 시스템
특징 및 장점
복합 기능 구현 시스템 당사 슬리팅 장비는 다양한 사이즈 전극 및 코어 사이즈를 대응하여 복합적 기능을 구현합니다.
편리한 유지보수 구현 3인치 6인치 코어 대응 및 편의성을 위한 패스 라인 구성으로 작업자 편의성 증대
- 01설비 사양
-
Machine size : 3m(L) x 1.8m(W) x 2m(H)
Web diameter : Max. 800mm (Space. ø900)
Web width : Max. 700mm
- 02주요기능
-
Turret / Single winder 방식
3”, 6” Air expanding shaft & shaftless chucking 방식
정밀 Tension control에 의한 안정적 주행 성능
Tangent shear & gang knife 방식
Air friction shaft에 의한 개별 Tension control system
Near roll & Touch roll 적용 Winding 품질 증대

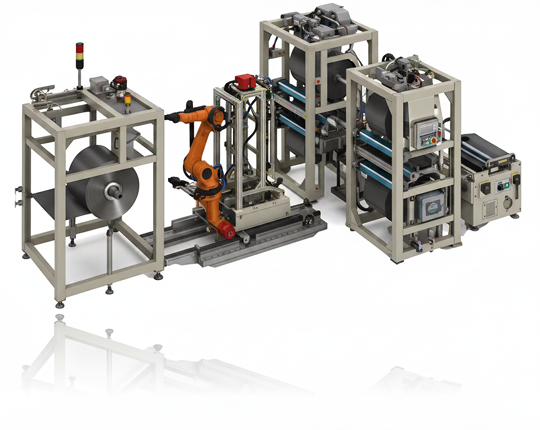

- 전극 자동 공급 장비
- Reel 형태의 전극을 Notching, Cutting 등 설비의 Unwinder에 자동 공급 및 전극 자동 연결 공정을 수행하는 장비 입니다.
- 전극자동공급 SYSTEM
특징 및 장점
Full automatic 전극 Reel 공급부터 전극 연결, 배출까지 무인 자동화
Equipment space downsize 설치 필요 면적 최소화
Minimize impact particle 전극에 이물 영향 최소화
- 01설비 사양
-
Machine size : 3m(L) x 4m(W) x 3m(H)
- Notching machine 2열 기준Web diameter : Max. 200~800mm
Web width : Max. 700mm
- 02주요기능
-
Vertical winder 방식
전극 극성, Foil 방향 자동 검출 기능 구현으로 Human error 최소화
고 중량 전극 이송 기능 구현
설비 정지 없이 전극 공급 가능으로 생산성 극대화 실현
전극 자동 연결 시간 15sec 로 설비 부동 시간 최소화 구현
Multi joint robot과 Vision으로 유연한 전극 자동 연결 기능 구현
Full automatic system
